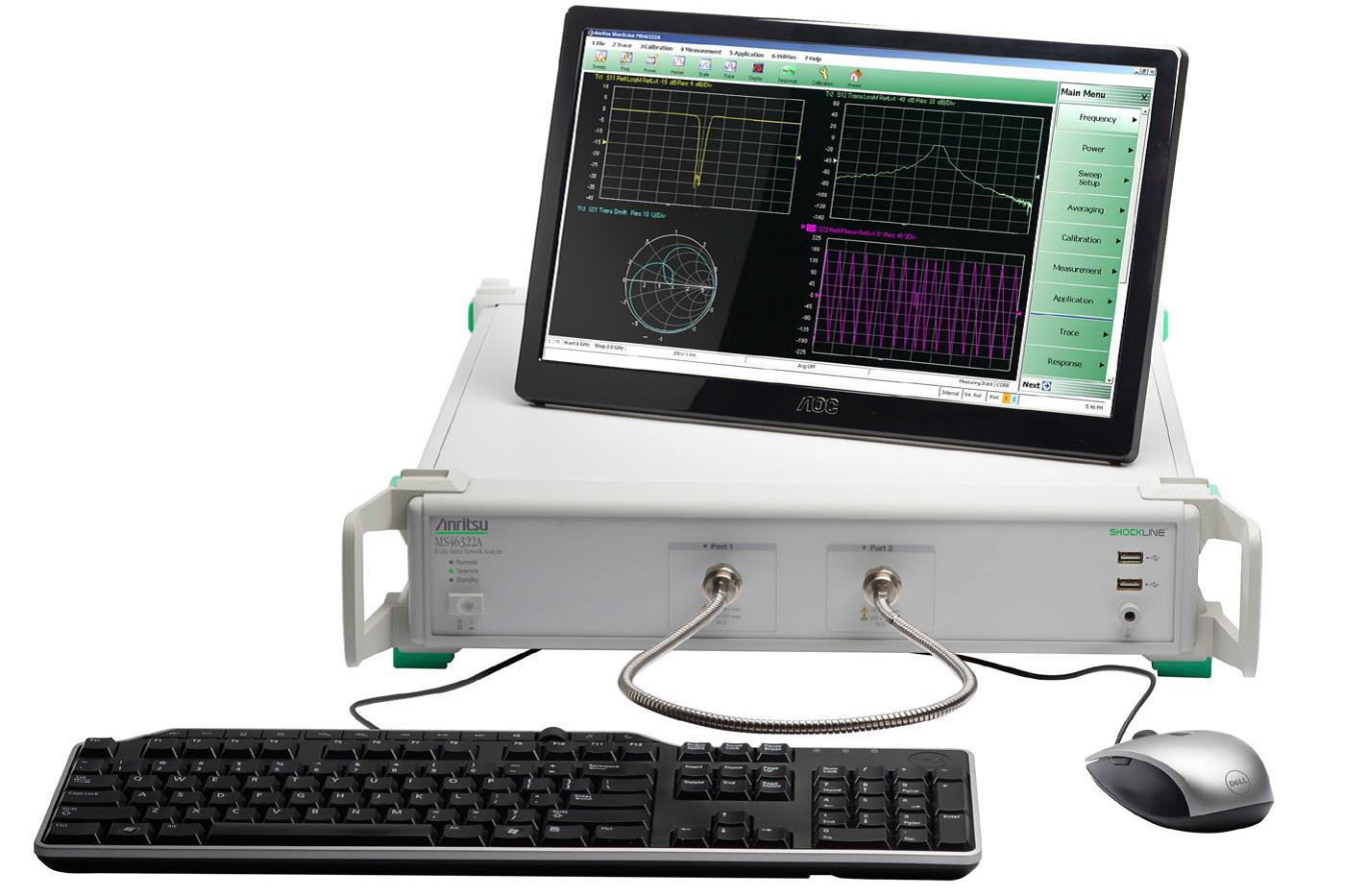

Анализатор цепей Anritsu MS46522A, диапазон частот от 1 МГц до 4,8,14, 20,30,40 ГГц, скорость измерений 220 мкс/точка, динамический диапазон > 110 дБ в полосе 14 ГГц – 40 ГГц, вес 11 кг. Основные характеристики: анализатор цепей с опцией ms46322a-004 — 1 МГц – 4 ГГц; анализатор цепей с опцией ms46322a-010 — 1 МГц – 8 ГГц; анализатор цепей с опцией ms46322a-014 — 1 МГц – 14 ГГц.
| Анализатор цепей с опцией MS46322A-004 | 1 МГц – 4 ГГц |
|---|---|
| Анализатор цепей с опцией MS46322A-010 | 1 МГц – 8 ГГц |
| Анализатор цепей с опцией MS46322A-014 | 1 МГц – 14 ГГц |
| Анализатор цепей с опцией MS46322A-020 | 1 МГц – 20 ГГц |
| Анализатор цепей с опцией MS46322A-030 | 1 МГц – 30 ГГц |
| Анализатор цепей с опцией MS46322A-040 | 1 МГц – 40 ГГц |
| Особенность 7 | 2 измерительных порта |
| Особенность 8 | Измерения комплексных коэффициентов отражения и передачи S11, S21, S12, S22 и в любой комбинации a1, a2, b1, b2, 1 |
| Особенность 9 | Измерения в частотной области стандартно, временной области с ждущей разверткой (с опцией MS46322A-002) |
| 16 каналов, в каждом | 16 трасс |
| Динамический диапазон | 100 дБ на частотах 14 - 40 ГГц, 95 дБ на частотах 8 - 14 ГГц , 100 дБ на частотах 20 МГц – 8 ГГц, 85 дБ на частотах 1 - 20 МГц |
| Интервал времени на один отсчёт | 220 мкс |
| Разрешение по частоте | 1 Гц во всём диапазоне |
| Количество точек отсчётов на дисплее | от 2 до 16001 |
| Полоса пропускания | 10, 20, 50, 70, 100, 200, 300, 500, 700 Гц; 1, 2, 3, 5, 7, 10, 20, 30, 50, 70, 100, 200, 300 кГц |
| Погрешность | частоты опорного генератора ± 1.0 х 10-6 |
| 12 маркеров (в том числе парных) | +1 опорный |
| Ограничительные линии | общий режим (2 уровня в трассе), сегментированные (50 сегментов в трассе) |
| Особенность 19 | Высокий уровень выходной мощности -З дБм |
| Низкий уровень выходной мощности | -20 дБм |
| Направленность после калибровки в автоматическом режиме | 54 дБ на частотах 1 МГц - 10 ГГц , 45 дБ на частотах 10 ГГц - 40 ГГц. |
| Особенность 22 | Калибровка в автоматическом и ручном режимах |
| Интерфейсы | USB 2.0, USB 3.0, HDMI, LAN (Gigabit Ethernet) |
| Особенность 24 | Возможно подключение внешнего экрана с питанием по USB, клавиатуры, мышки |
| Комплект для крепежа в | 19 стойку (опция MS46322A-001) |
| Температура | эксплуатации от 0 °C до +50 °C |
| Вес | 11 кг |
| Размеры | 108 мм x 484 мм x 590 мм |
| Стандартная гарантия | 3 года |
