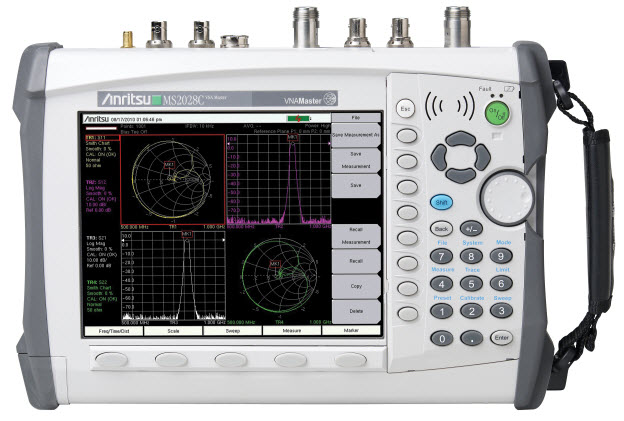

Портативный анализатор цепей 5 кГц – 15 ГГц. 2 изм. порта, полная реверсивность, обратные потери, КСВН, расстояние до неоднородности, 2-порт. усиление, потери в кабеле, диаграмма Вольперта–Смита, 2-порт. фаза, 1-порт.
| Диапазон частот | 5 кГц - 15 ГГц |
|---|---|
| Особенность 2 | Измерения комплексных коэффициентов отражения и передачи S11,S21,S12,S22 за одно подключение |
| Динамический диапазон | 100 дБ на частотах 2 МГц - 3 ГГц, 90 дБ на частотах 3 ГГц - 6 ГГц, 85 дБ на частотах 6 ГГц - 15 ГГц |
| Интервал времени на один отсчёт | 350 мкс на частотах 5 кГц - 6 ГГц, 650 мкс на частотах 6 - 15 ГГц |
| Количество точек отсчётов на дисплее | от 2 до 4001 |
| Разрешение по частоте | 1 Гц на частотах до 375 МГц, 10 Гц на частотах до 6 ГГц, 100 Гц на частотах до 15 ГГц |
| Погрешность | частоты опорного генератора 1.5х10-6 |
| Высокий уровень выходной мощности +З дБм на частотах | до 3 ГГц, -3 дБм на частотах 3 ГГц - 15 ГГц |
| Низкий уровень выходной мощности | -25 дБм на частотах до 6 ГГц, -15 дБм на частотах 6 - 15 ГГц |
| Направленность измерительного моста | 42 дБ на частотах до 6 ГГц, 36 дБ на частотах 6 - 15 ГГц |
| Особенность 11 | Относительная погрешность измерения КСВН |
| при КСВН = | 1,4 на частотах до 6 ГГц от -4 до +5% |
| при КСВН = (2) | 1,4 на частотах 6 - 15 ГГц от -6 до +7,5% |
| при КСВН = (3) | 2,0 на частотах до 6 ГГц от -6 до +7,5% |
| при КСВН = (4) | 2,0 на частотах 6 - 15 ГГц от -10 до +13,5% |
| Абсолютная погрешность измерения модуля коэффициента передачи от 0 до | на частотах до 6 ГГц ±0,3 дБ, на частотах 6 - 15 ГГц ±0,5 дБ |
| Интерфейсы | USB, LAN |
| Цветной дисплей | 8,4 дюйма, 800х600 |
| Время работы от аккумулятора | 3 часа (типично) |
| Температура | эксплуатации от -10 до 55 градусов |
| Вес | 4,5 кг |
